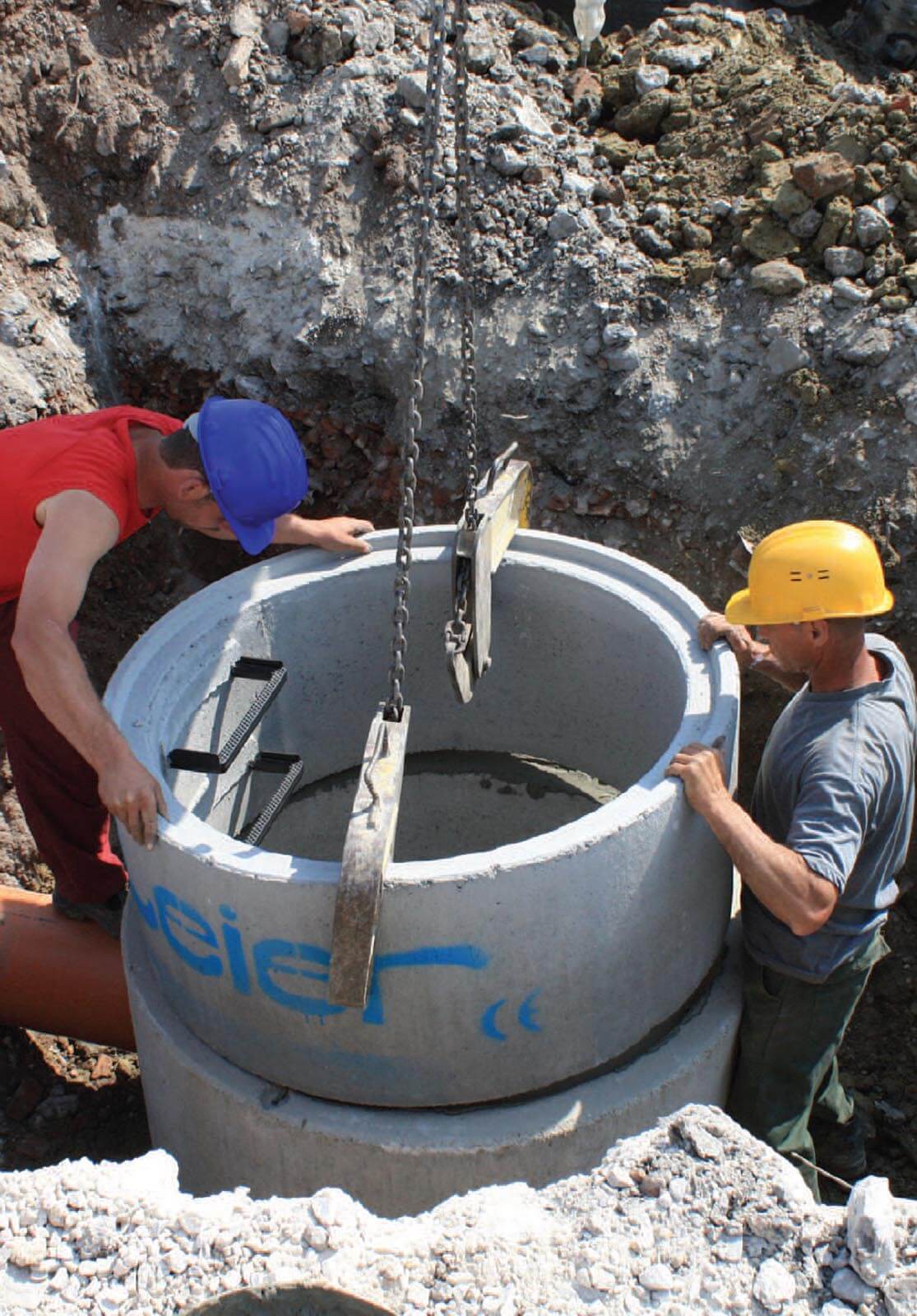

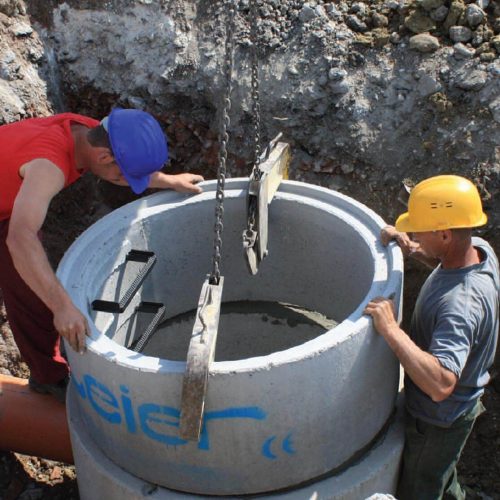

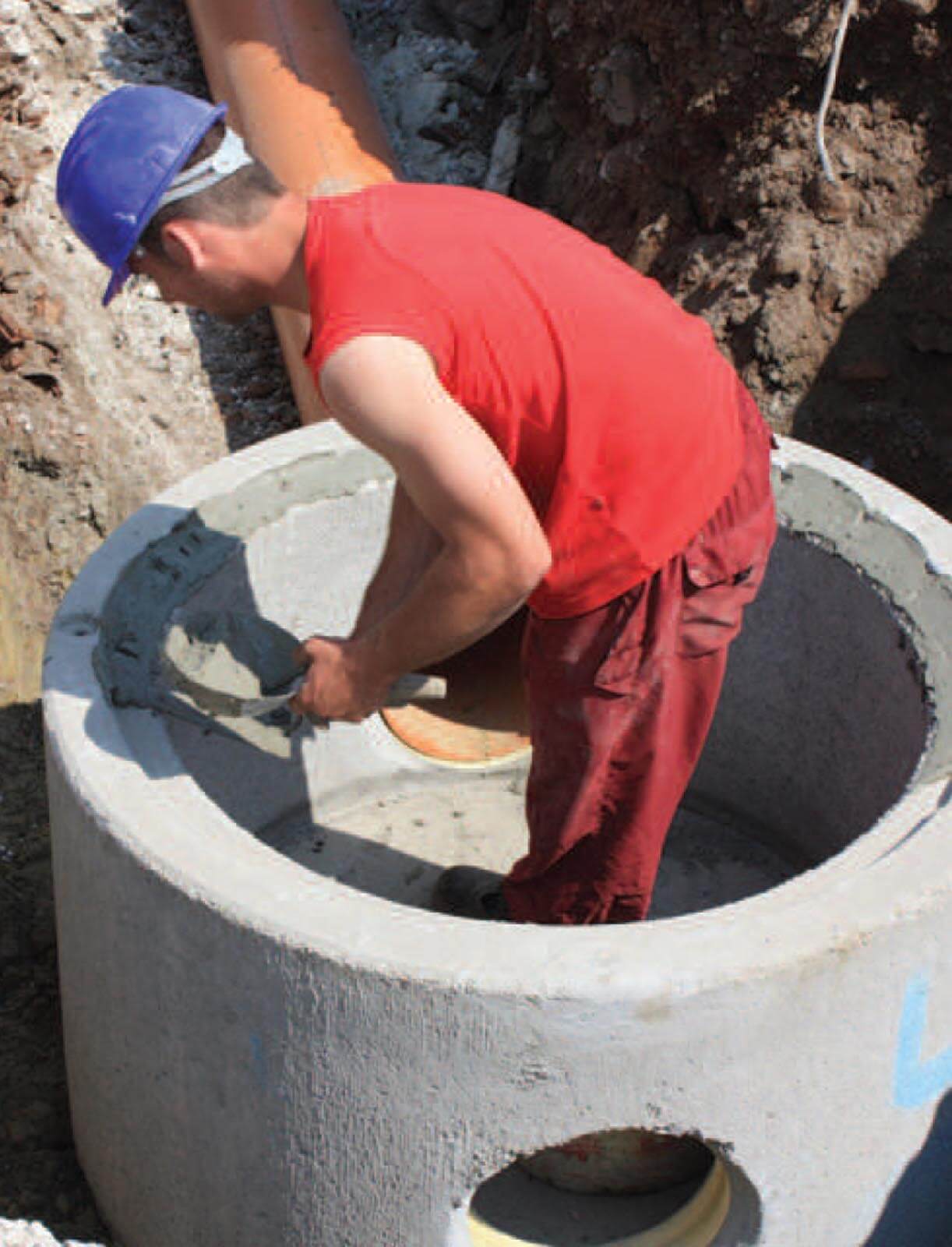

Prvky inžinierskych sietí Leier umožňujú zmodernizovať a zrýchliť výstavbu inžinierskych sietí. Sú vhodné na výstavbu beztlakovej kanalizácie, na odvádzanie dažďovej, splaškovej a priemyselnej odpadovej vody, ktorej chemické zloženie nepoškodzuje betónové potrubie a gumové tesnenie potrubia. V prípade prekročenia priemerného, respektíve normou predpísaného zaťaženia chemickými látkami aplikujeme ochranný náter a odolný tesniaci systém.
Vzácnu pitnú vodu používame v záhrade na polievanie, umývanie áut, splachovanie toaliet, aj keď sa cez naše dažďové odkvapy stráca veľké množstvá dažďovej vody bez využitia. Železobetónové nádrže Leier (LBT) sú uzavreté systémy a ponúkajú riešenie pre úspornejšie využívanie vody v domácnostiach. Nádrže veľkosti 2-10 m3 bezpečne uchovajú dažďovú vodu, aby sa mohla opätovne použiť na polievanie záhrady, na pranie alebo ako voda na splachovanie.
| Typ | Úžitkový objem (m3) | Vnútorný priemer (cm) | Výška (cm) | Prípojka (mm) | Hmotnosť (kg) |
|---|---|---|---|---|---|
| LBT 2 vasbeton tartály | 2 | 160 | 155 | 110 | 3 450 |
| LBT 3 vasbeton tartály | 3 | 160 | 205 | 110 | 5 550 |
| LBT 4 vasbeton tartály | 4 | 160 | 250 | 110 | 6 450 |
| LBT 5 vasbeton tartály | 5 | 200 | 250 | 110 | 6 870 |
| LBT 6 vasbeton tartály | 6 | 200 | 275 | 110 | 7 600 |
| LBT 7 vasbeton tartály | 7 | 200 | 305 | 110 | 8 180 |
| LBT 10 vasbeton tartály | 10 | 240 | 375 | 110 | 14 200 |

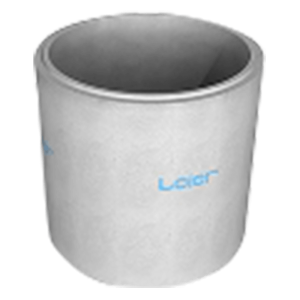

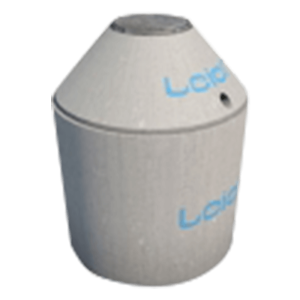

Zberné nádrže Leier slúžia na zachytenie gravitačnej bytovej a priemyselnej odpadovej vody. Sú na príležitostné i trvalé čerpanie tekutín a použitie za účelom presnej vhodnej nádrže. Železobetónové nádrže s vnútorným priemerom 160 a 200 cm, obsahujú šachtové dno, skruž a uzatváracie dielce. Manipulácia so zbernou nádržou je zabezpečená pomocou zdvíhacích ôk.
Detail produktu

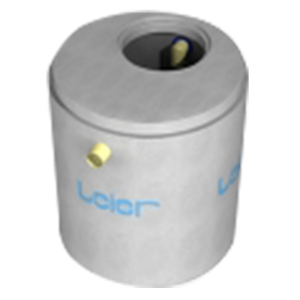

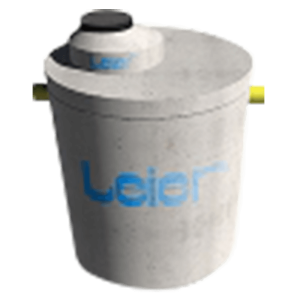

Lapač slúži na usádzanie kalu a pevných nosičov. V prípade väčšieho množstva kalov je teda vhodné pred odlučovač osadiť usadzovač kalov. Prvé sú vyrábané vo veľkostiach 3,1 až 7,3 m3.
| Označenie | Prípojka | Objem kaliska (m 3 ) | Priemer šachty (cm) | Výška šachty (cm) | hmotnosť (kg) |
|---|---|---|---|---|---|
| LIF 200/175 | 110 | 4,1 | 200 | 175 | 7720 |
| LIF 200/230 | 125 | 5,6 | 200 | 230 | 8720 |
Pri prevádzkovaní vývarovne alebo v mäsiarskom priemysle je voda čistená tukmi, ktoré zachytávajú tieto jednotky určené pre prietoky 2, 4, 7 a 10 l/s.
| Označenie | Výkon (l/s) | Prípojka (mm) | Užitkový objem (m 3 ) | Priemer šachty (cm) | Výška šachty (cm) | Váha (kg) |
|---|---|---|---|---|---|---|
| LZS 2 | 2 | 100 | 2 | 160 | 200 | 5040 |
| LZS 4 | 4 | 160 | 2,4 | 160 | 175 | 6890 |
| LZS 7 | 7 | 200 | 3,6 | 200 | 175 | 8380 |
| LZS 10 | 10 | 200 | 5,4 | 200 | 230 | 9560 |

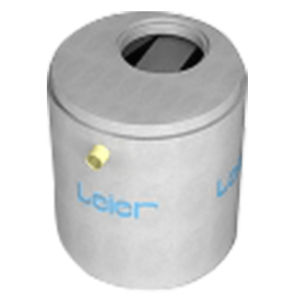

Všade, kde sa voda zo zrážok alebo technologických postupov môže znečistiť ľahkými ropnými produktmi, sú na ochranu životného prostredia potrebné odlučovače. Naše odlučovače so železobetónovými nádobami sú schopné čistiť znečistenú vodu do hraničnej hodnoty 5 mg/l zostatkového množstva organických rozpúšťadiel. Ponúkame aj systémy s účinnosťou čistenia 2 mg/l, ktoré sa môžu používať aj v chránených oblastiach.
Potrebné prietokové množstvo si môžete vybrať zo širokej ponuky výkonov od 1,5 do 200 l/s. Znečistená dažďová voda obsahuje tiež veľký podiel pevných nečistôt. Priame odvádzanie takejto odpadovej vody do odlučovača by viedlo k upchatiu, a tým k jeho chybnému fungovaniu. Preto je v takých prípadoch potrebné zabudovať pred odlučovač kalisko. Tento priestor môže byť pri malých prietokových zariadeniach integrovaný aj do nádrže odlučovača, pri väčších prietokoch je však správnym riešením použitie samostatnej nádrže. Naše zariadenia majú dlhú životnosť a ich obsluha je pre prevádzkovateľa jednoduchá.
| Typ | Výkon (l/s) | Hraničné hodnoty (mg/l) | Prípojka (mm) | Objem kaliska (m3) | Výška šachty (cm) | Počet nádob (db) | Najväčšia hmotnosť na jeden prvok (kg) | Celková hmotnosť (kg) |
|---|---|---|---|---|---|---|---|---|
| LOLSUPER1,5KF | 1,5 | 2 | 100 | 0,15 | 100 | 1 | 1550 | 2005 |
| LOLSUPER3KF | 3 | 5 | 125 | 0,8 | 160 | 1 | 3125 | 4285 |
| LOLSUPER6KF | 6 | 5 | 125 | 0,8 | 160 | 1 | 3125 | 4670 |
| LOLSUPER8KF | 8 | 5 | 160 | 0,8 | 160 | 1 | 3230 | 4685 |
| LOLSUPER10KF | 10 | 5 | 200 | 1,1 | 160 | 1 | 3750 | 4965 |
| LOLSUPER15KF | 15 | 5 | 200 | 1,6 | 160 | 1 | 4875 | 6205 |
| LOLSUPER20KF | 20 | 5 | 200 | 2,2 | 160 | 1 | 5230 | 6950 |
| LOLSUPER25KF | 25 | 5 | 250 | 2,4 | 200 | 1 | 5610 | 7415 |
| LOLSUPER30KF | 30 | 5 | 250 | 3 | 200 | 1 | 6500 | 8340 |
| LOLSUPER40KF | 40 | 5 | 315 | 4 | 240 | 1 | 10270 | 13135 |
| LOLSUPER50KF | 50 | 5 | 315 | 5 | 240 | 1 | 11700 | 12330 |
| LOLSUPER60KF | 60 | 5 | 315 | 6 | 200 | 2 | 6245 | 16105 |
| LOLSUPER80KF | 80 | 5 | 315 | 8 | 200 | 2 | 10200 | 21020 |
| LOLSUPER100KF | 100 | 5 | 315 | 10,1 | 240 | 2 | 11200 | 21960 |
| LOLSUPER125KF | 125 | 5 | 400 | 12,5 | 240 | 2 | 12150 | 29130 |
| LOLSUPER150KF | 150 | 5 | 400 | 14,9 | 240 | 3 | 10270 | 35545 |
| LOLSUPER200KF | 200 | 5 | 400 | 19,6 | 240 | 3 | 11700 | 43035 |

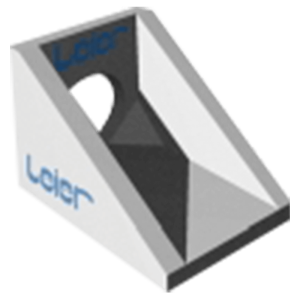

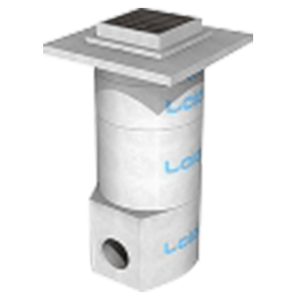

Slúžia na odvádzanie dažďovej vody zo spevnených plôch. Ich rozmerové a tvarové prevedenie umožňuje ich osadenie vedľa cestných obrubníkov a umiestnenie potrubia v rôznych smeroch. Tesnosť vpuste zabezpečuje tesniaca pena. Zaťažiteľnosť uličnej vpuste je 400 kN.
Vyrábajú sa v prevedení s jedným otvorom, ako koncové, alebo s dvoma oproti sebe umiestnenými otvormi ako prietokové. Na dno je možné vodotesne pripojiť hladké kanalizačné rúry s priemerom od 110 do 300 mm. Vnútorný priemer dna je 50cm, hrúbka steny 7cm, hrúbka dna 10 cm.
| Názov | Vnútorný priemer (mm) | Hrúbka steny (mm) | Výška (mm) | kg/ks | ks/paleta |
|---|---|---|---|---|---|
| V AFE 50/50 L /CSE 150/ | 500 | 70 | 500 | 240 | 4 |
| V AFE 50/50 L /CSE 200/ | 500 | 70 | 500 | 240 | 4 |
| V AFE 50/50 L /CSE 300/ | 500 | 70 | 500 | 240 | 4 |
| V AFE 50/50 L /CSE 2x150/ ATF | 500 | 70 | 500 | 260 | 4 |
| V AFE 50/50 L /CSE 2x200/ ATF | 500 | 70 | 500 | 260 | 4 |
| V AFE 50/50 L /CSE 2x300/ ATF | 500 | 70 | 500 | 260 | 4 |
Osádzajú sa na dno uličnej vpuste. Vyrábajú sa vo výškach 100, 250 a 500 mm, s vnútorným priemerom 500 mm a hrúbkou steny 70 mm.
| Názov | Vnútorný priemer (mm) | Hrúbka steny (mm) | Výška (mm) | kg/ks* | paleta | ks/paleta |
|---|---|---|---|---|---|---|
| V AGY 50/10 L | 500 | 70 | 100 | 30 | červená | 30 |
| V AGY 50/25 L | 500 | 70 | 250 | 75 | červená | 12 |
| V AGY 50/50 L | 500 | 70 | 500 | 150 | červená | 6 |
Slúži na osadenie vtokovej mreže uličnej vpuste nezávisle od smeru pripojenia rúr. Vyrábame dva tipy dosiek: pod liatinovú mrežu V FE 50/5 L navrhujeme umiestniť dosku 480x480, pod liatinovú mrežu V FE 50/10 navrhujeme umiestniť dosku 320x320.
| Názov | Rozmer (mm) | Vnútorný priemer (mm) | Hrúbka steny (mm) | Výška (mm) | kg/ks* |
|---|---|---|---|---|---|
| V FE 50/5 L | 640x640 | 500 | 70 | 50 | 26 |
| V FE 50/10 L | D 640x320 | 320 | 160 | 100 | 50 |
* Uvedené váhy sú orientačné s ± 5 % rozdielom.

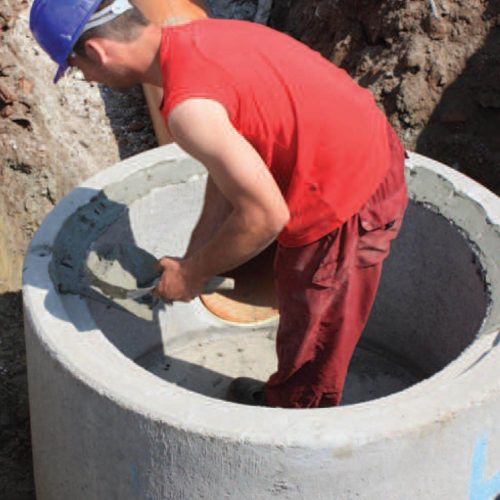

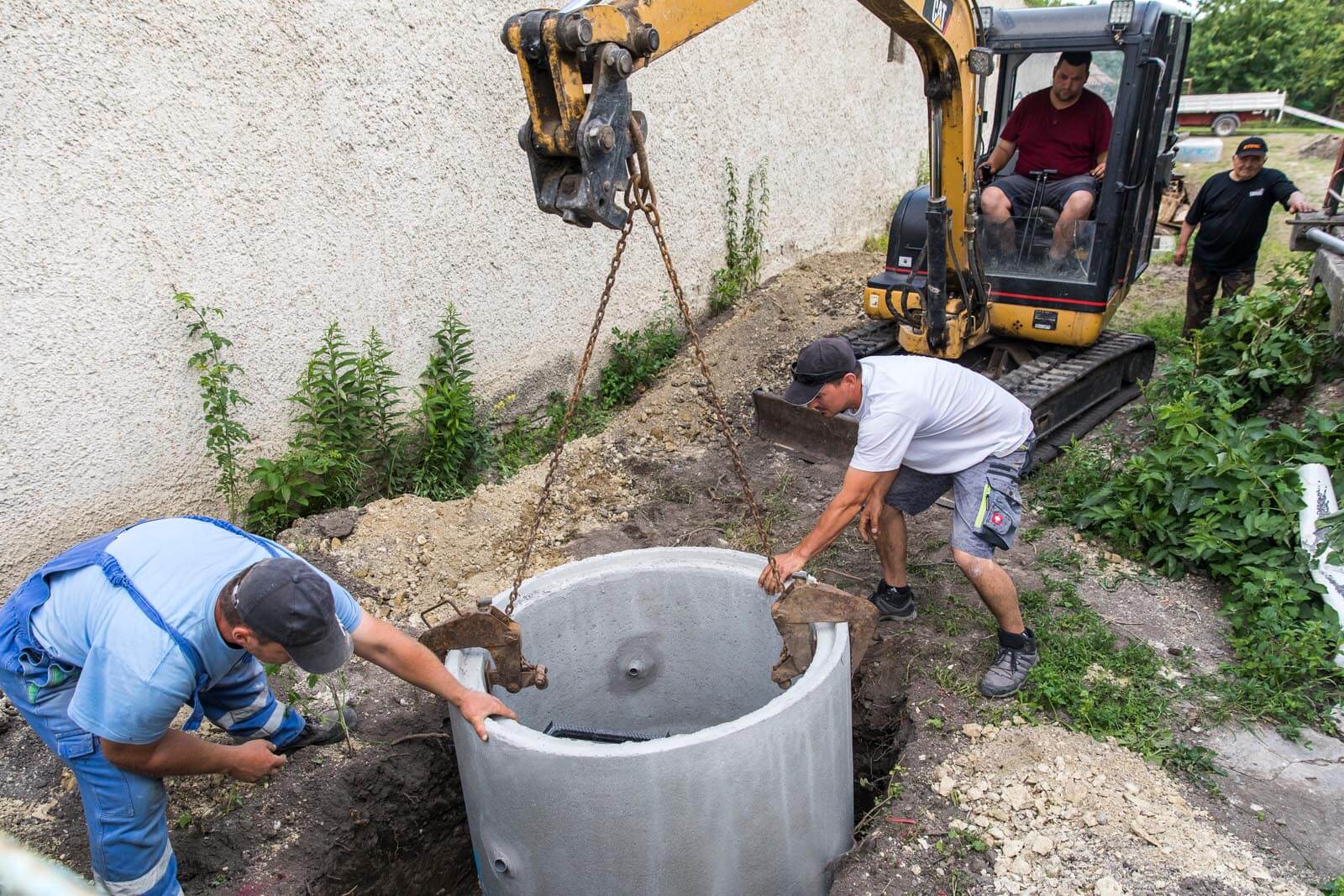

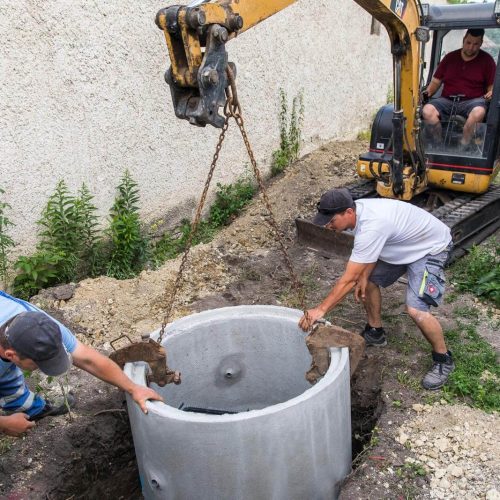

Skruže na klasický spoj vyrábame v priemeroch 800 a 1000 mm, alebo na gumové tesnenie priemeru 1000 mm. V závislosti od vyrábaného typu sa jednotlivé skruže líšia hrúbkami stien. Skruž priemeru 1000 mm sa vyrába v s hrúbkou stien 90 a 120 mm. Prvky priemeru 800 mm majú hrúbku steny 90 mm. Na požiadanie vieme zhotoviť skruže priemeru 1000 mm aj so stúpačkami. V našom portfóliu ponúkame i skruže s priemerom 2000 mm, ktoré sú vhodné na stavbu usadzovacích, vyrovnávacích a zberných šácht alebo ako stratené debnenie pre základové bloky (pätky).
| Názov | Vnútorný priemer (mm) | Hrúbka steny (mm) | Výška (mm) | kg/ks* | paleta | ks/paleta |
|---|---|---|---|---|---|---|
| AGY 80/25/9 L | 800 | 90 | 250 | 150 | červená | 6 |
| AGY 80/50/9 L | 800 | 90 | 500 | 300 | - | - |
| AGY 80/75/9 L | 800 | 90 | 750 | 450 | - | - |
| AGY 80/100/9 L | 800 | 90 | 1000 | 600 | - | - |
| AGY 200/53/10 | 2000 | 100 | 530 | 740 | - | - |
| AGY 100/25/9 L | 1000 | 90 | 250 | 190 | červená | 6 |
| AGY 100/25/9 L+H | 1000 | 90 | 250 | 190 | červená | 6 |
| AGY 100/50/9 L | 1000 | 90 | 500 | 380 | - | - |
| AGY 100/50/9 L+H | 1000 | 90 | 500 | 380 | - | - |
| AGY 100/75/9 L | 1000 | 90 | 750 | 570 | - | - |
| AGY 100/75/9 L+H | 1000 | 90 | 750 | 575 | - | - |
| AGY 100/100/9 L | 1000 | 90 | 1000 | 760 | - | - |
| AGY 100/100/9 L+H | 1000 | 90 | 1000 | 765 | - | - |
| AGY 100/25/12 L/G | 1000 | 120 | 250 | 280 | - | - |
| AGY 100/25/12 L/G+H | 1000 | 120 | 250 | 280 | - | - |
| AGY 100/50/12 L/G | 1000 | 120 | 500 | 525 | - | - |
| AGY 100/50/12 L/G+H | 1000 | 120 | 500 | 525 | - | - |
| AGY 100/75/12 L/G | 1000 | 120 | 750 | 775 | - | - |
| AGY 100/75/12 L/G+H | 1000 | 120 | 750 | 780 | - | - |
| AGY 100/100/12 L/G | 1000 | 120 | 1000 | 1030 | - | - |
| AGY 100/100/12 L/G+H | 1000 | 120 | 1000 | 1035 | - | - |

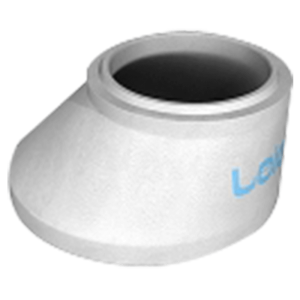

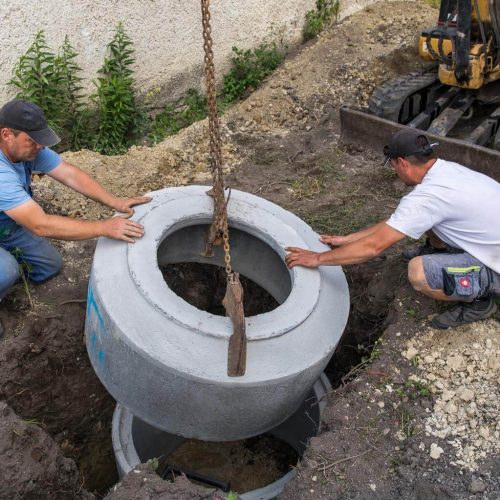

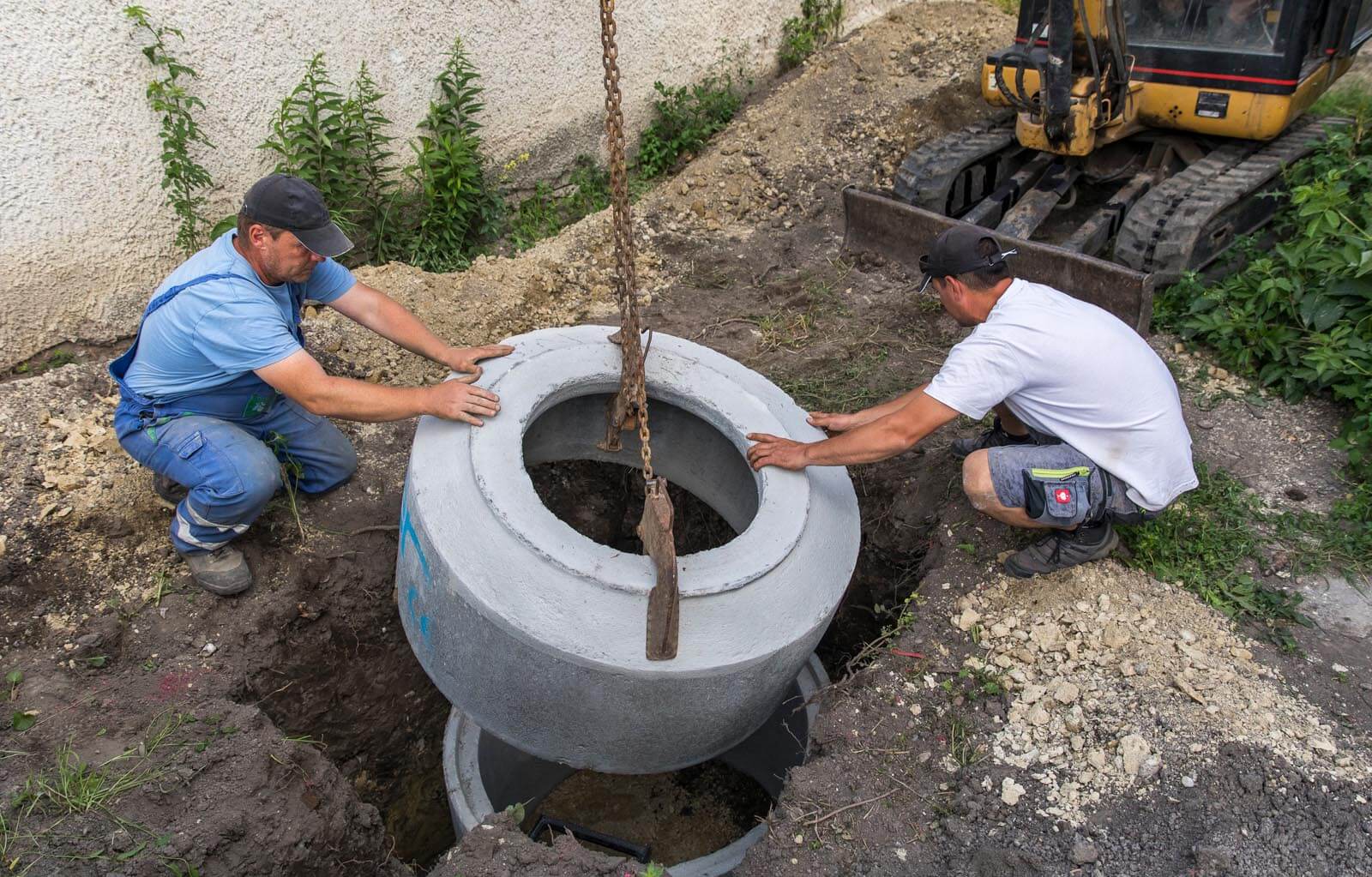

Vyrábajú sa pre šachty s klasickým aj gumovým spojom. Zúžený vstupný otvor má priemer 625 mm. Hrúbka steny pri 800 mm systéme je 90 mm, pri 1000 mm je v priemere do 120 mm. Na požiadanie môžeme do kónusu (len s priemerom 1000 mm) zabudovať stúpačku. Prvky ASZ EU 100/62,5/35 L a ASZ EU 100/62,5/40 L nám umožňujú vyskladanie šácht s ohraničenou výškou. Vieme vyrobiť i kónusy s otvorom 80 a 60 mm, pre vnútorný priemer šachty 200 a 160 mm. Použitý materiál je betón triedy C 25.
| Typ | Vnútorný priemer (mm) spodný | Vnútorný priemer (mm) horný | Hrúbka steny (mm) | Výška (mm) | kg/ks* |
|---|---|---|---|---|---|
| ASZ 80/60/30 L | 800 | 600 | 100 | 300 | 245 |
| ASZ 100/80/30 L | 1000 | 800 | 90 | 300 | 200 |
| ASZ 200/80/75 L | 2000 | 800 | 100 | 750 | 1550 |
| ASZ 160/60/60 L | 1600 | 600 | 100 | 600 | 1160 |
| ASZ EU 100/62,5/35 L | 1000 | 625 | 90 | 350 | 490 |
| ASZ EU 100/62,5/60 L | 1000 | 625 | 90 | 600 | 625 |
| ASZ EU 100/62,5/60 L+V | 1000 | 625 | 90 | 600 | 625 |
| ASZ EU 100/62,5/40 L/G | 1000 | 625 | 120 | 400 | 520 |
| ASZ EU 100/62,5/60 L/G | 1000 | 625 | 120 | 600 | 700 |
| ASZ EU 100/62,5/60 L/G+H | 1000 | 625 | 120 | 600 | 700 |

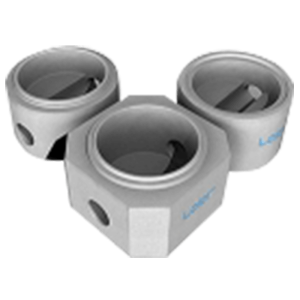

Šachtové dná LEIER sú určené pre gravitačné zaťaženie (bez pretlaku). Sú použiteľné ako podzemné čistiace šachty, vhodné sú na výstavbu takých kanalizačných sietí, pri ktorých prepravovaná znečistená voda, dažďová či spodná voda svojím chemickým zložením nepoškodzuje materiál betónových prvkov, ani nepôsobí agresívne na spoj prvkov. Šachtové dná na maltový spoj sa vyrábajú s vnútornými priemermi 800 a 1000 mm (AFE-L). Vyhotovenie s gumovým tesnením dodávame len s priemerom 1000 mm. Je možné zabudovať vložky pre Hladké potrubia, Korugované a Hobas, čím sa dosiahne maximálne tesnenie. Šachtové dná AFE 100/130 a 150/150 umožňujú pripájanie rúr priemerom DN50, DN 80, DN 100. Šachtové dná sa vyrábajú v prevedení s kinetou alebo bez kinety. Štandardné šachtové dná sa zhotovujú s 200, 300 a 400 mm priemermi kinety. Vytvorenie kinety sa riadi podľa úplnej prietokovej výšky prierezu.
| Názov | Vnútorný priemer (mm) | Hrúbka steny (mm) | Výška (mm) | kg/ks |
|---|---|---|---|---|
| AFE 80/50 L KN | 800 | 120 | 500 | 550 |
| AFE 80/75 L KN | 800 | 120 | 750 | 770 |
| AFE 80/100 L KN | 800 | 120 | 1000 | 990 |
| AFE 100/50 L KN | 1000 | 150 | 500 | 950 |
| AFE 100/75 L KN | 1000 | 150 | 750 | 1260 |
| AFE 100/100 L KN | 1000 | 150 | 1000 | 1550 |
| AFE 100/130 L KN | 1000 | 200 | 1300 | 3870 |
| AFE 150/150 L KN | 1500 x 1500 | 150 | 1500 | 4500 |
| AFE 80/50 L K | 800 | 120 | 500 | 735 |
| AFE 80/75 L K | 800 | 120 | 750 | 920 |
| AFE 80/100 L K | 800 | 120 | 1000 | 1175 |
| AFE 100/50 L K | 1000 | 150 | 500 | 1180 |
| AFE 100/75 L K | 1000 | 150 | 750 | 1490 |
| AFE 100/100 L K | 1000 | 150 | 1000 | 1920 |
| AFE 100/50 L/G KN | 1000 | 150 | 500 | 1020 |
| AFE 100/75 L/G KN | 1000 | 150 | 750 | 1330 |
| AFE 100/100 L/G KN | 1000 | 150 | 1000 | 1620 |
| AFE 100/130 L/G KN | 1000 | 200 | 1300 | 3870 |
| AFE 100/50 L/G K | 1000 | 150 | 500 | 1250 |
| AFE 100/75 L/G K | 1000 | 150 | 750 | 1600 |
| AFE 100/100 L/G K | 1000 | 150 | 1000 | 1990 |

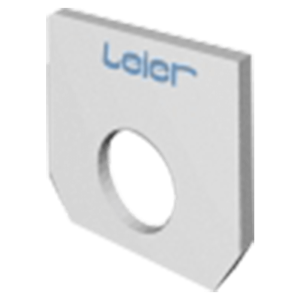

Oporná stena je pripojiteľná k potrubím TA, priemerom DN30, DN40, DN50, DN60, DN80, dokážeme flexibilne prispôsobiť požiadavkám zákazníkov. Vytvorenie otvoru je optimalizované. Vodotesnosť zabezpečíme spojovacou maltou alebo penou. V hornej časti stien sú zabudované závity, pomocou ktorých vieme s dielcami manipulovať.
| Typ | NA otvor (mm) | Šírka (mm) | Výška (mm) | Hrúbka steny (mm) | kg/ks |
|---|---|---|---|---|---|
| TFE 30 l | 300 | 1300 | 1000 | 140 | 340 |
| TFE 40 l | 400 | 1300 | 1000 | 140 | 324 |
| TFE 50 l | 500 | 1300 | 1200 | 140 | 430 |
| TFE 60 l | 600 | 1300 | 1200 | 140 | 392 |
| TFE 80 l | 800 | 1450 | 1450 | 140 | 476 |
Betónové svahové prvky vyrábame k svahom sklonu 1:1,5; 1:2; 1:2,5, pripojiteľnosťou k rúram TO a TOTA, priemerom 60, 80, 100. K rúram TO 60/200 L/I vyrábame výtokové diely klasickým spojom, pripojiteľnosťou rezanej rúry, k rúram TOTA 80/200 L/I a TOTA 100/200 L/I vyrábame svahové prvky na klasický spoj.
| Typ | NA otvor (mm) | Šírka (mm) | Výška (mm) | Dĺžka (mm) | Hrúbka steny (mm) | kg/ks |
|---|---|---|---|---|---|---|
| LEF 60 1:1,5 | 600 | 1130 | 1200 | 1575 | 165 | 1430 |
| LEF 80 1:1,5 | 800 | 1360 | 1400 | 1920 | 165 | 2110 |
| LEF 100 1:1,5 | 1000 | 1660 | 1600 | 2175 | 165 | 2795 |
| LEF 60 1:2 | 600 | 1130 | 1200 | 2045 | 165 | 1800 |
| LEF 80 1:2 | 800 | 1360 | 1400 | 2445 | 165 | 2670 |
| LEF 100 1:2 | 1000 | 1660 | 1600 | 2845 | 165 | 3560 |
| LEF 60 1:2,5 | 600 | 1130 | 1200 | 2515 | 165 | 2170 |
| LEF 80 1:2,5 | 800 | 1360 | 1400 | 3015 | 165 | 3230 |
| LEF 100 1:2,5 | 1000 | 1660 | 1600 | 3515 | 165 | 4320 |

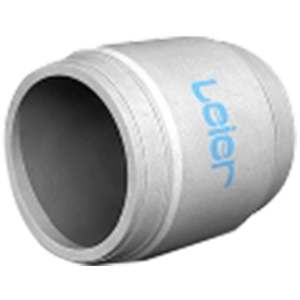

Pripojovací medzikus LEIER pre hrdlové betónové rúry s pätkou a bez pätky slúži na pripojenie kanalizačného potrubia ku kanalizačnej šachte. Obidve strany majú rovnaký tvar, tesnenie zabezpečuje gumové tesnenie. Menovitá dĺžka je 0,60 m, priemery 30 - 80 cm. Dĺžka túry: 600 mm.
| Názov | Vnútorný priemer (mm) | Hrúbka steny (mm) | Priemer päty (mm) | kg/ks* |
|---|---|---|---|---|
| DO 30/60 L/I/CS | 300 | 70 | - | 150 |
| DO TA 40/60 L/I/CS | 400 | 60 | 330 | 170 |
| DO TA 50/60 L/I/CS | 500 | 70 | 410 | 260 |
| DO 60/60 L/I/CS | 600 | 100 | - | 300 |
| DO TA 80/60 L/I/CS | 800 | 115 | 560 | 650 |
| DO TA 100/60 L/I/CS | 1000 | 145 | 680 | 1280 |

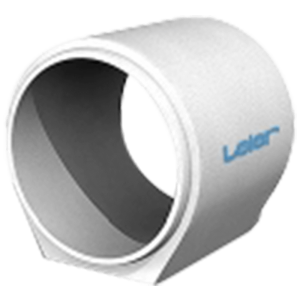

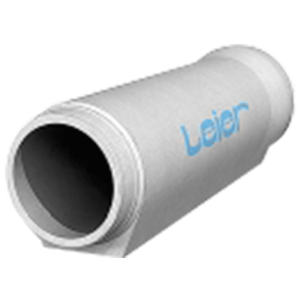

Betónové rúry LEIER hrdlové slúžia na zhotovenie beztlakovej kanalizácie. Vyrábajú sa v prevedení na pero a drážku so spojom s integrovaným gumovým tesnením. Sú vhodné na odvádzanie dažďovej a splaškovej vody. Gumové tesnenie sa osádza na betónovú rúru v priebehu výrobného procesu. Menovitá dĺžka je 2,0 m. Hrdlové rúry bez pätiek sú vyrábané s menovitým priemerom 300 a 600 mm. Výhody: Vytvorenie stabilného prietoku, zabezpečenie vodotesnosti.
| Názov | Vnútorný priemer (mm) | Hrúbka steny (mm) | Priemer päty | kg/ks |
|---|---|---|---|---|
| TO 30/200 L/I Hrdlová rúra, integrované gumové tesnenie | 300 | 70 | - | 450 |
| TO 60/200 L/I Hrdlová rúra, integrované gumové tesnenie | 600 | 100 | - | 1140 |
| TO TA 40/200 L/I Hrdlová rúra s pätkou, integrované gumové tesnenie | 400 | 55 | 330 | 560 |
| TO TA 50/200 L/I Hrdlová rúra s pätkou, integrované gumové tesnenie | 500 | 70 | 410 | 870 |
| TO TA 80/200 L/G Hrdlová rúra s pätkou s gumovým tesnením | 800 | 115 | 560 | 2175 |
| TO TA 100/200 L/G Hrdlová rúra s pätkou s gumovým tesnením | 1000 | 145 | 680 | 3195 |
Tradičná rúra na klasický spoj. Výhody: vytvorenie bezpečného potrubného dna uložením potrubia na vopred pripravený spevnený podklad. Rúry sú v prevedení na pero a drážku so spájaním na maltu alebo kanalizačnú penu. Menovitá dĺžka je 1,0 m, priemery 300 - 1000 mm. Ostatné špecifikácie nájdete v tabuľke.
| Názov | Vnútorný priemer (mm) | Priemer päty (mm) | Hrúbka steny (mm) | kg/ks | paleta | ks/paleta |
|---|---|---|---|---|---|---|
| TA 30/100 Betónová rúra s pätkou | 300 | 230 | 40 | 100 | červená | 9 |
| TA 40/100 Betónová rúra s pätkou | 400 | 320 | 45 | 180 | červená | 6 |
| TA 50/100 Betónová rúra s pätkou | 500 | 400 | 55 | 280 | - | - |
| TA 60/100 Betónová rúra s pätkou | 600 | 450 | 60 | 390 | - | - |
| TA 80/100 Betónová rúra s pätkou | 800 | 550 | 75 | 640 | - | - |
| TA 100/100 Betónová rúra s pätkou | 1000 | 650 | 90 | 940 | - | - |

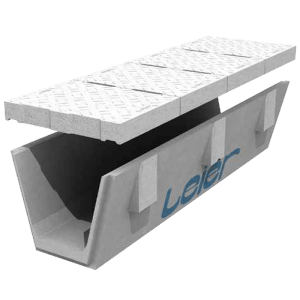

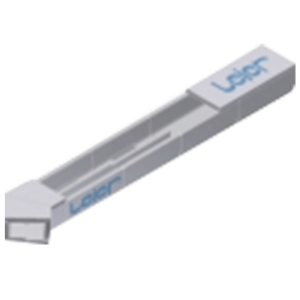

Prvky káblových žľabov slúžia na prevádzkovo bezpečné zhotovenie moderných podzemných káblových sietí s prípojkami, uzlami a križovaniami. Tieto prvky káblových žľabov sú vhodné tak pri budovaní podzemných kanálových systémov pre účely prenosu správ a signálov s nízkonapäťovým vedením, ako i na vysokonapäťové prepojenia (maximálne do 1 kV), a to v rámci obytných zón i mimo nich. Systém umožňuje osadenie vedenia nízkeho a vysokého napätia v jednom žľabe, a to pomocou na tento účel vyrábaného rozdeľovacieho prvku v kanálovej vetve.

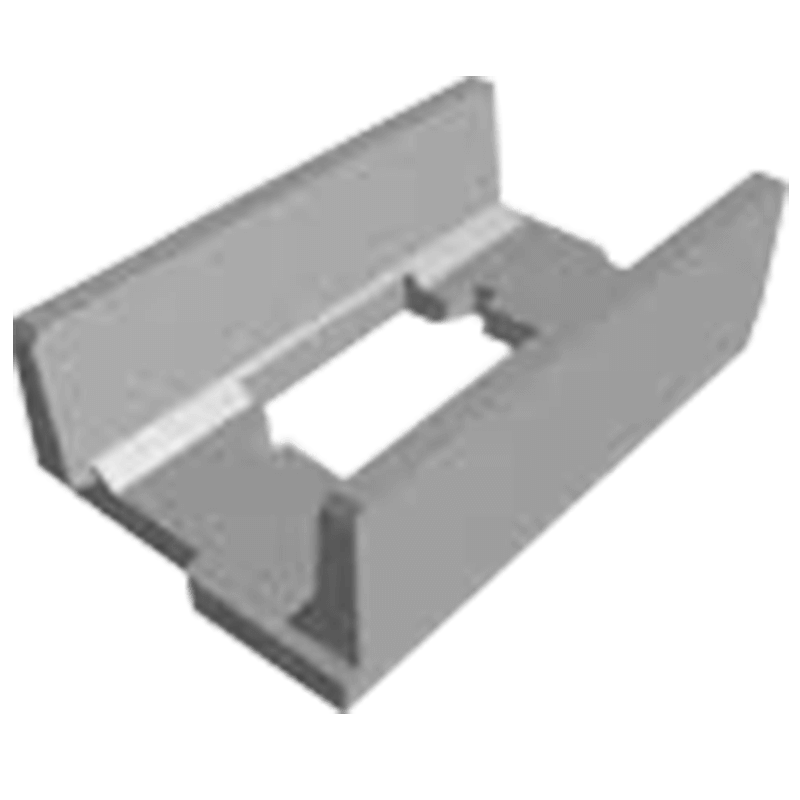

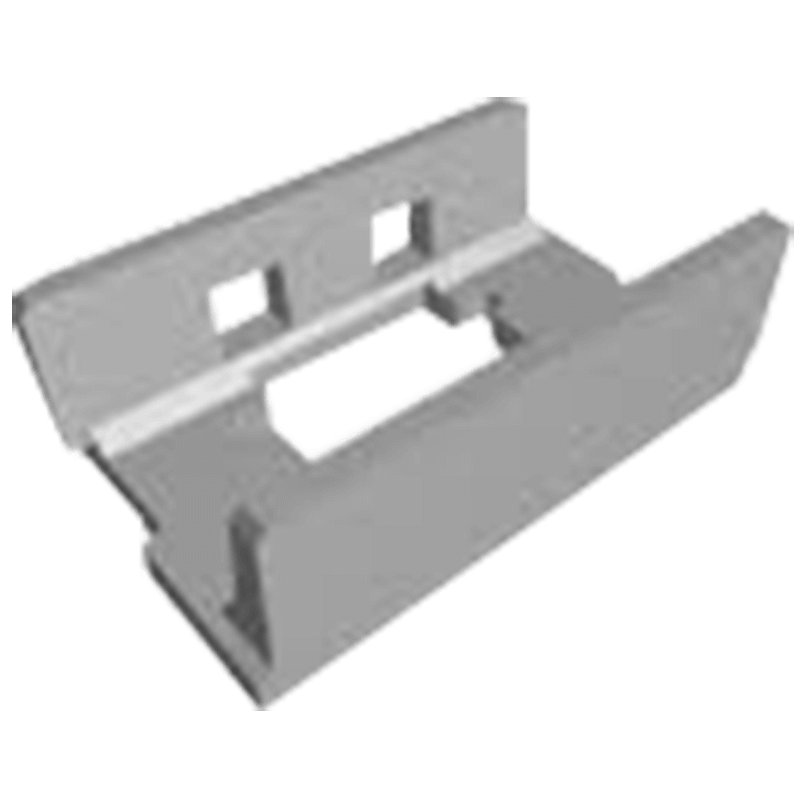

Hlavný prvok tvorí káblový žľab. Tieto žľaby sú vyrábané v štyroch priamych a v dvoch zošikmených - zalomených typoch.
| typ | dĺžka (mm) | šírka (mm) | výška (mm) | hrúbka steny (mm) | váha (kg) |
|---|---|---|---|---|---|
| LCSK 35 Žľabový dielec bez vyľahčenia | 750 | 450 | 250 | 50,0 | 73,0 |

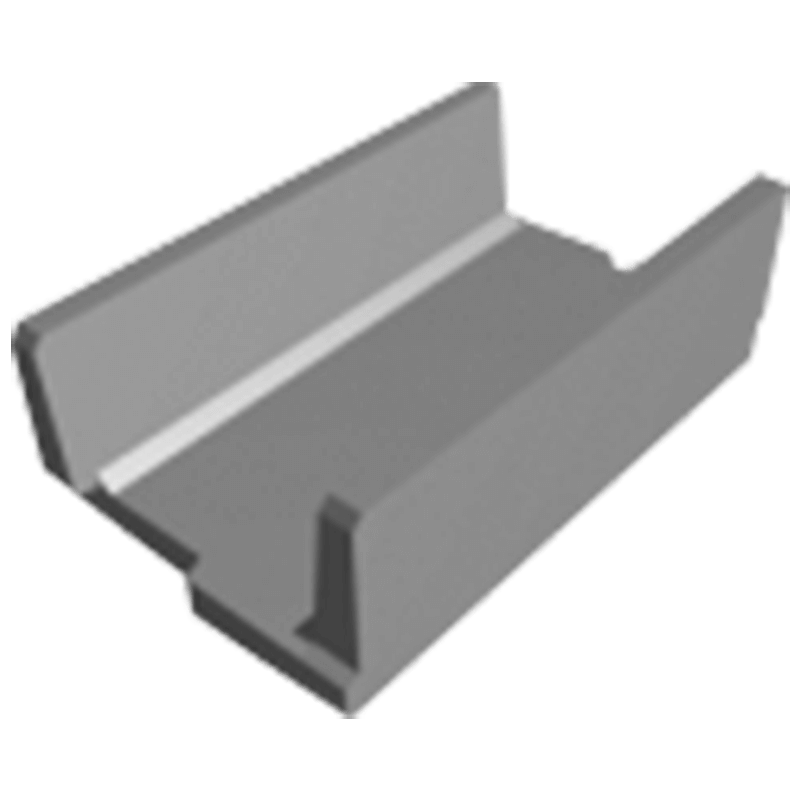

| LCSK 36 Žľabový dielec vyľahčený, delený 1/4 - 3/4 | 750 | 450 | 250 | 50,0 | 61,0 |
| LCSK 37 Žľabový dielec vyľahčený, delený 1/3 - 2/3 | 750 | 450 | 250 | 50,0 | 61,0 |

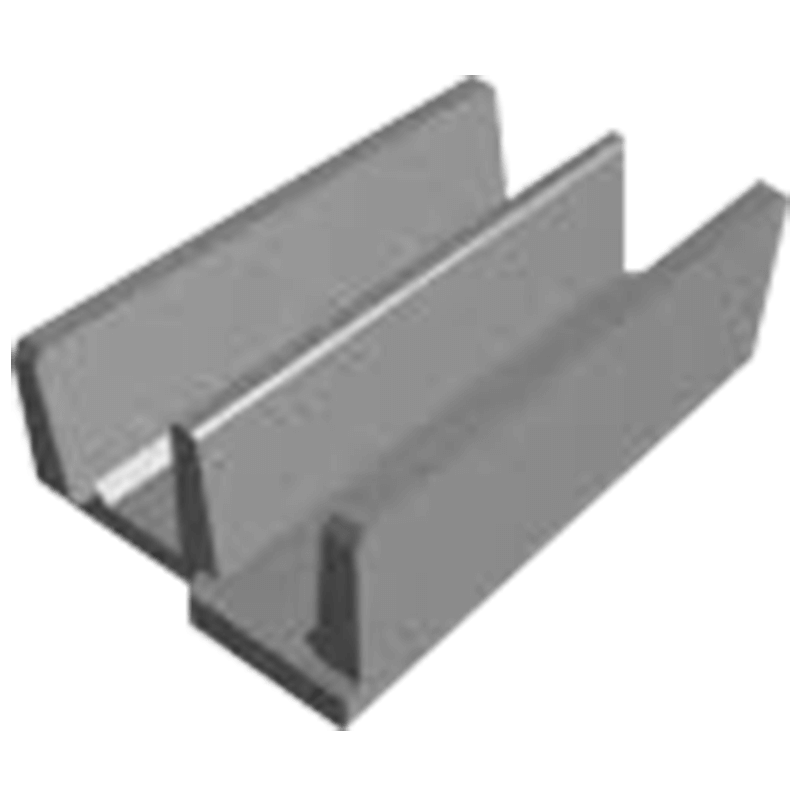

| LCSK 38 Žľabový dielec s rozdeľovacou priečkou | 750 | 450 | 250 | 50,0 | 83,0 |

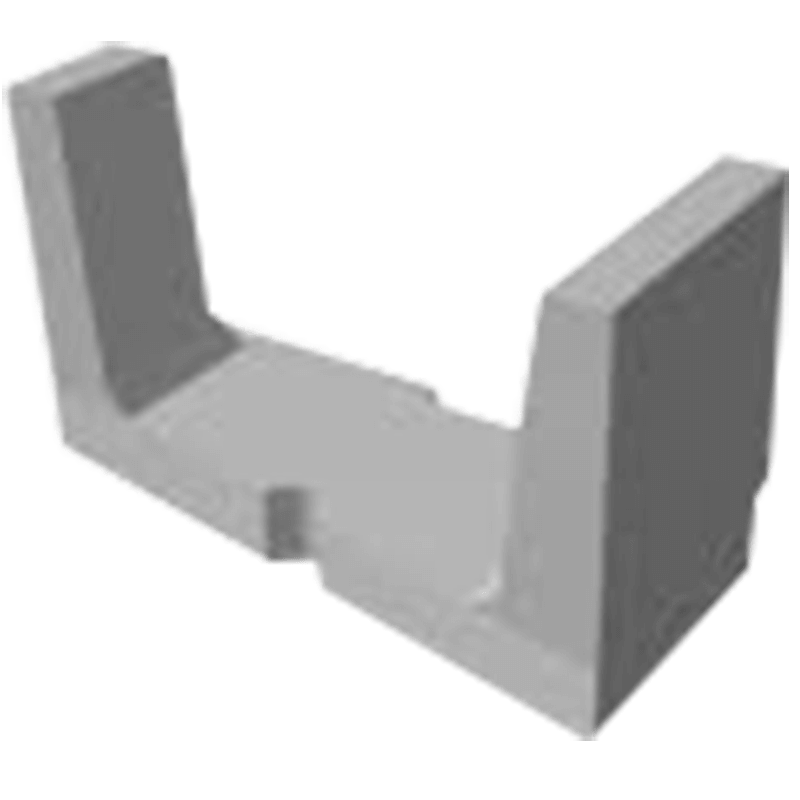

| typ | dĺžka (mm) | šírka (mm) | výška (mm) | hrúbka steny (mm) | váha (kg) |
|---|---|---|---|---|---|

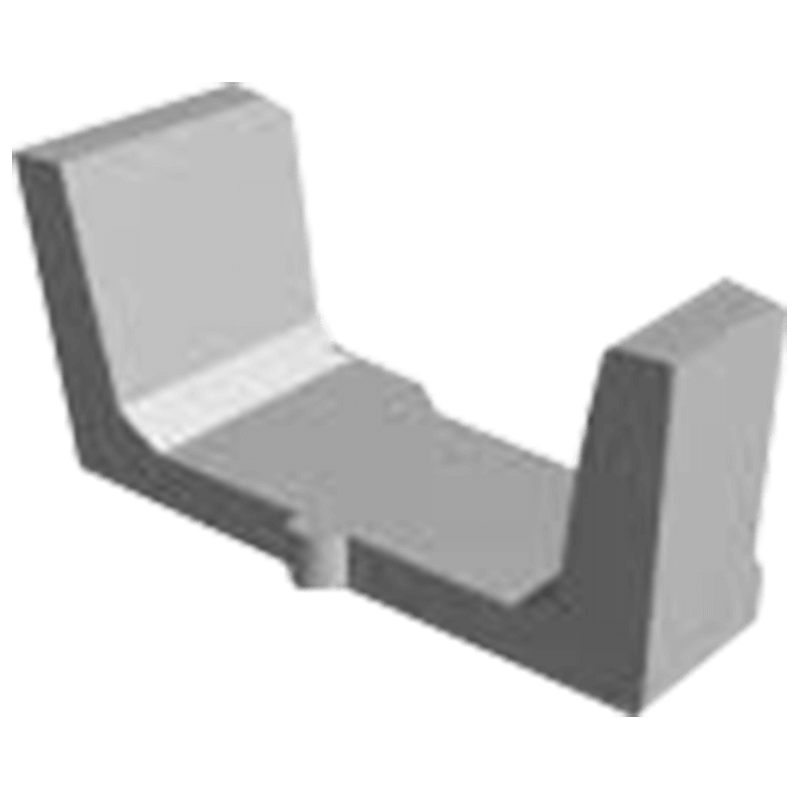

| LCSK 35 Zošikmené pravé | 370 | 450 | 250 | 50,0 | 27,5 |
| LCSK 35 Zošikmené ľavé | 370 | 450 | 250 | 50,0 | 27,5 |
Rozdeľovacie prvky slúžia na rozdelenie vnútorného priestoru vyľahčeného žľabového prvku. Pomocou rozdeľovacích prvkov je možné zabezpečiť oddelené osadenie rôznych vedení. Prvok sa upevňuje do drážok na spodku vyľahčeného prvku. Kvôli upevneniu deliacich priečok používame žľabovky s vyľahčením.
| typ | dĺžka (mm) | šírka (mm) | výška (mm) | hrúbka steny (mm) | váha (kg) |
|---|---|---|---|---|---|
| LCSK 36 rozdeľovací prvok | 750 | 35 | 220 | 35,0 | 11,5 |
| LCSK 36 rozdeľovači prvok k zalomeným typom | 370 | 35 | 180 | 35,0 | 7,9 |
Železobetónové zákrytové dosky slúžia na prekrytie žľabov. Ozuby na okraji dosky zabraňujú jej posunutiu po osadení na žľab. Ich trieda zaťaženosti ja A15 – pochôdzne.
| typ | dĺžka (mm) | šírka (mm) | výška (mm) | hrúbka steny (mm) | váha (kg) |
|---|---|---|---|---|---|
| LCSK 35 zákrytová doska | 500 | 450 | 50 | 55,0 | 23,0 |
| LCSK 35 zákrytová doska | 370 | 450 | 50 | 55,0 | 13,0 |
| LCSK 36 zákrytová doska | 370 | 450 | 50 | 55,0 | 13,0 |
Odvádzanie zrážkových vôd nadobúda v európskych krajinách stále väčší význam. Preto spoločnosť Leier vyvinula systém odvodňovacích žľabov. Sú z vysokopevného betónu, ktorého hladký povrch zabezpečuje dobrý prietok vyrobený odvádzaných vôd. Presný tvar a prvky 2 umožňuje dĺžku montáže. Výhodou je aj ich ľahké čistenie a priechodové zákrytové dosky.

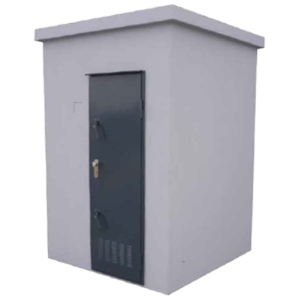

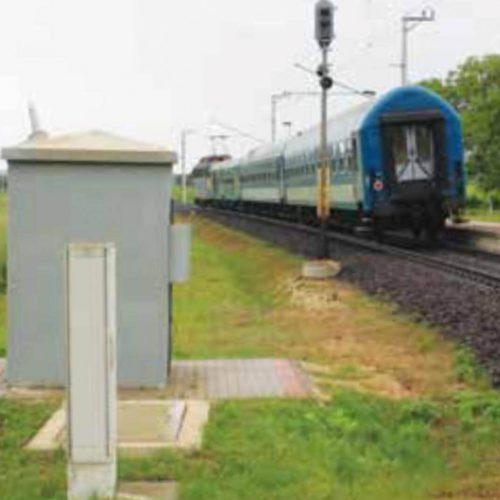

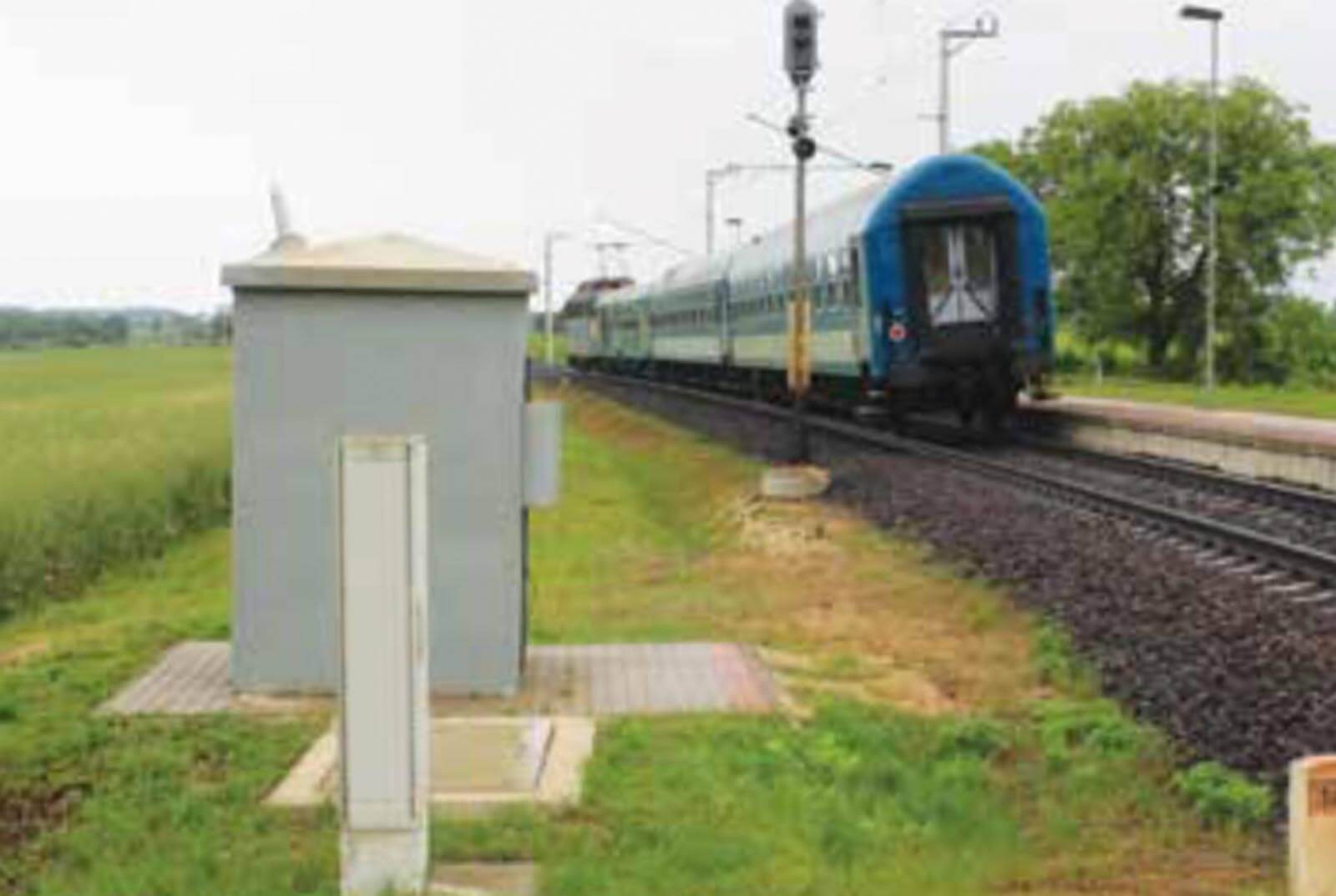

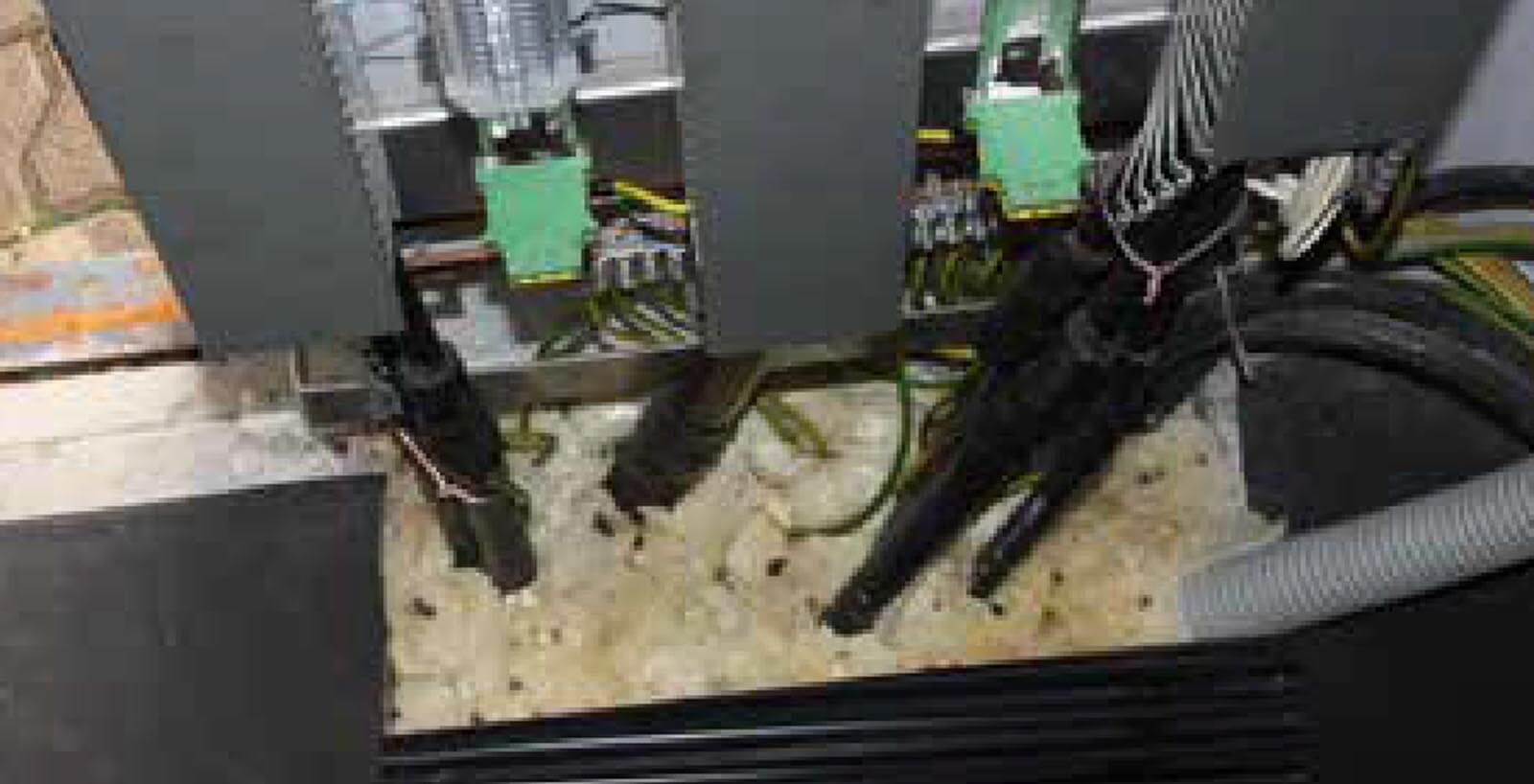

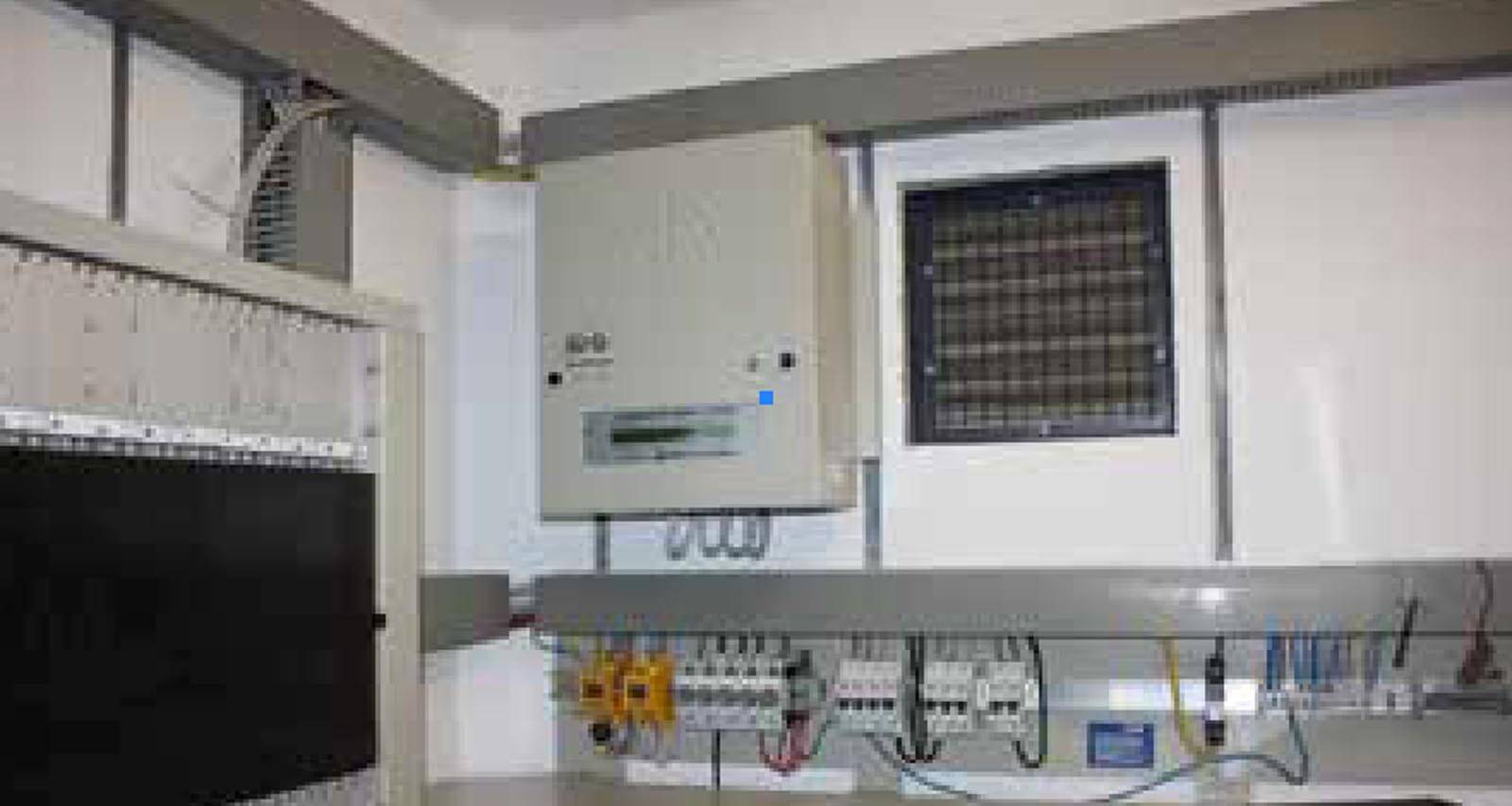

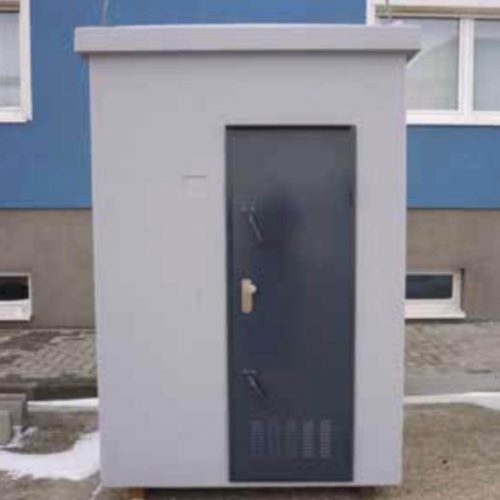

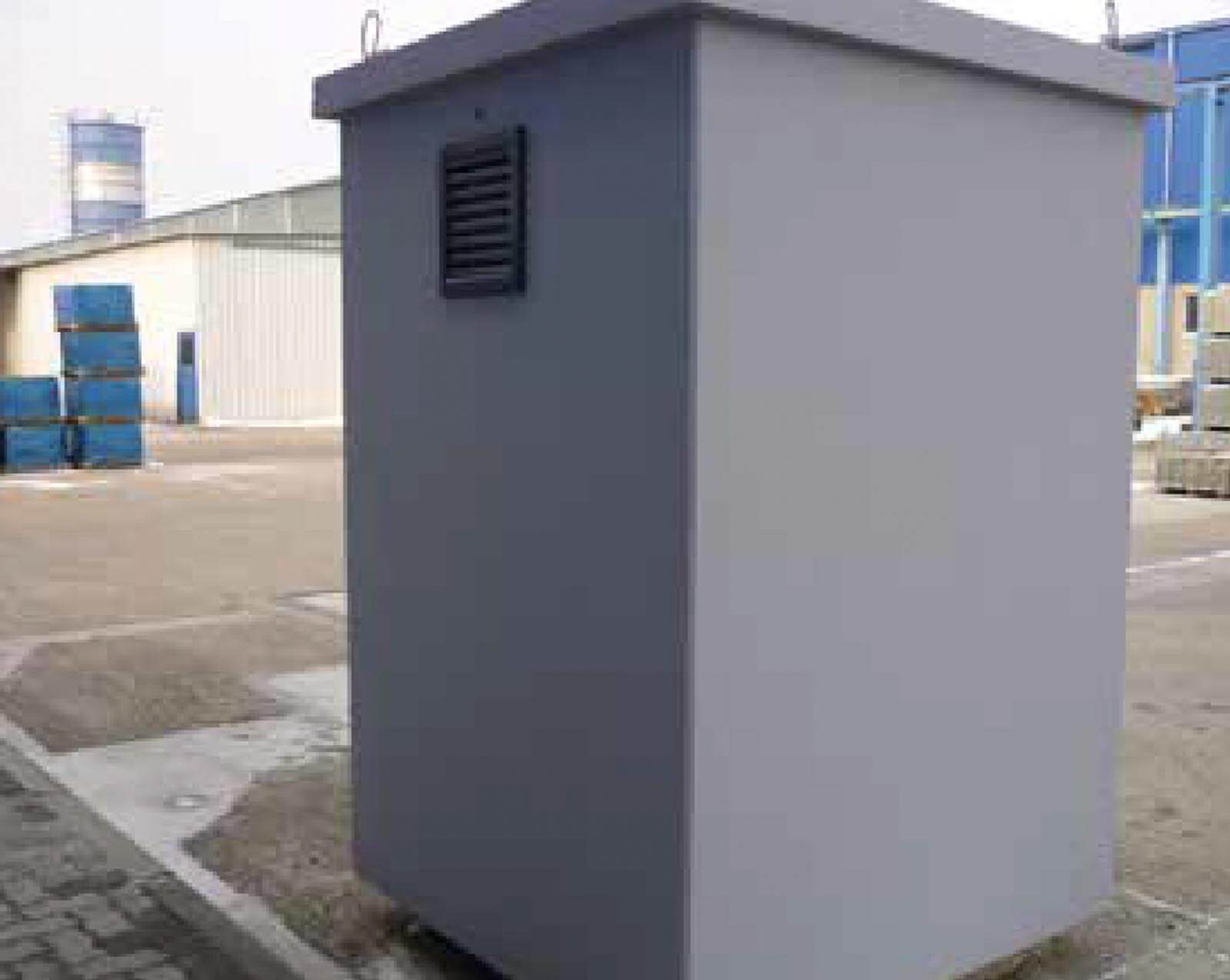

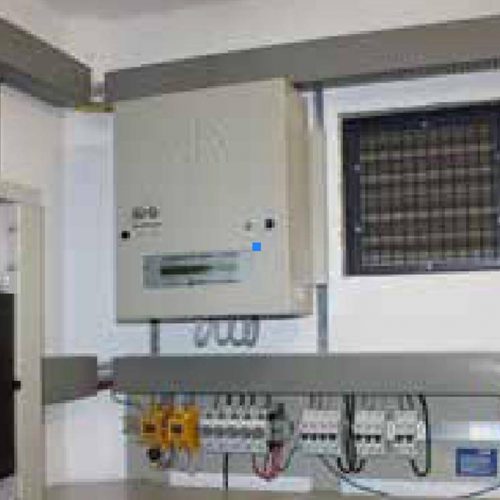

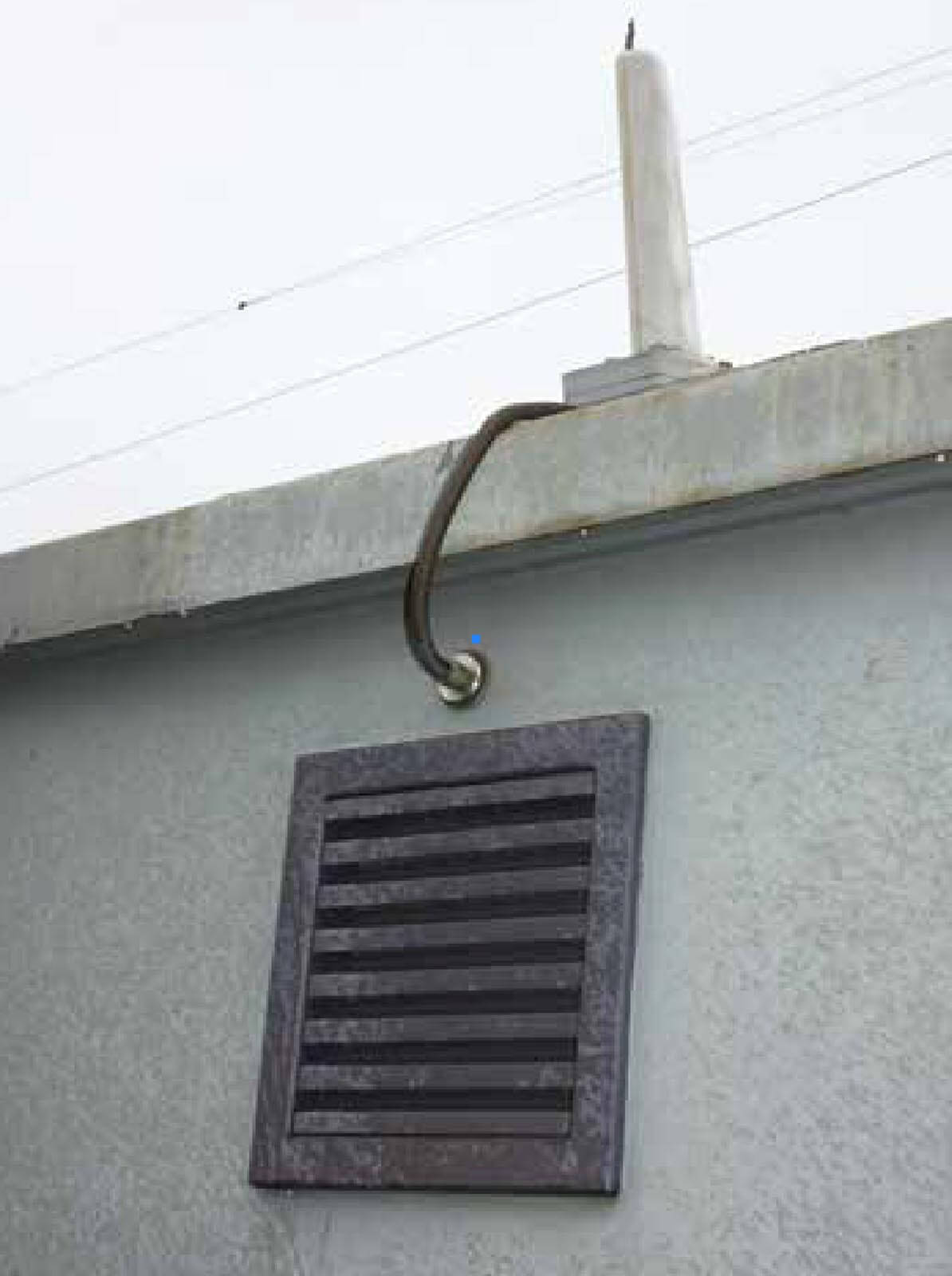

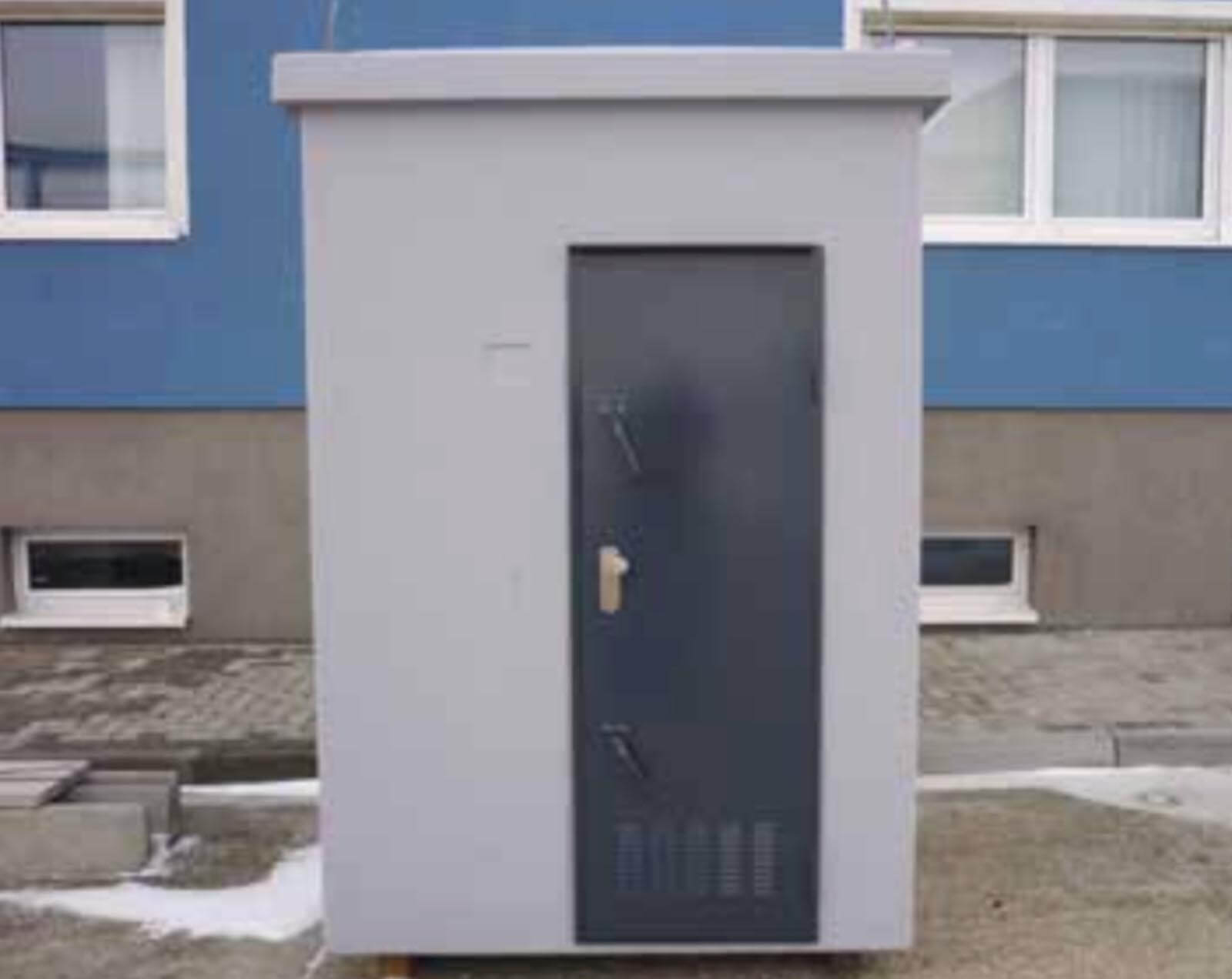

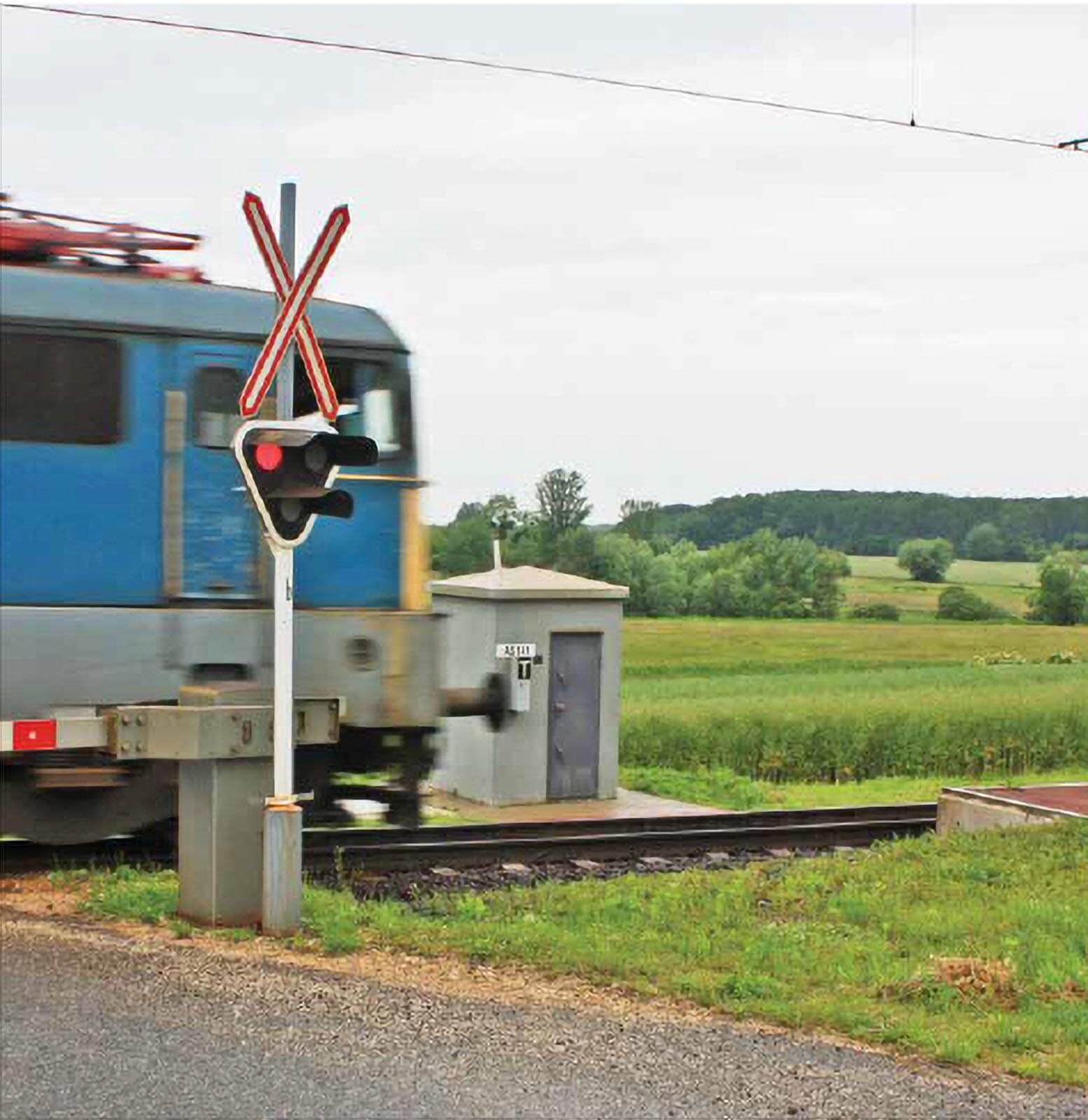

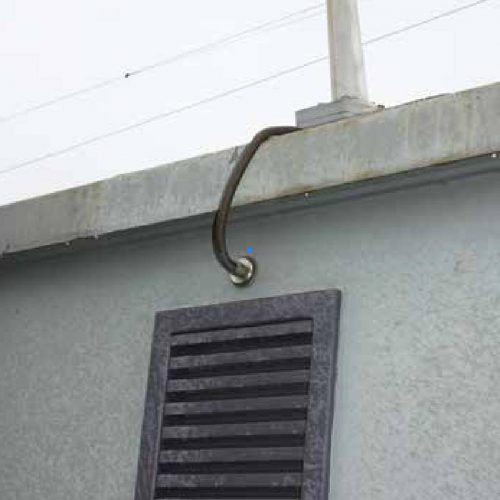

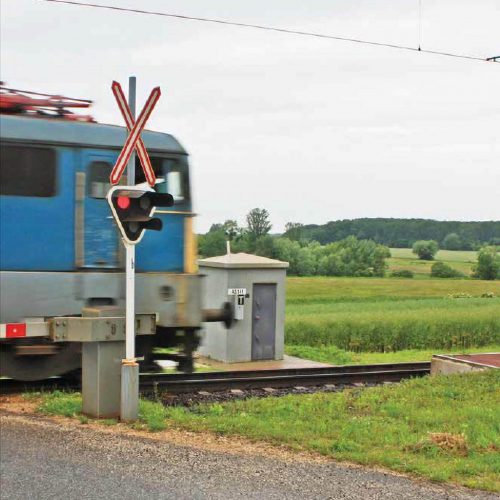

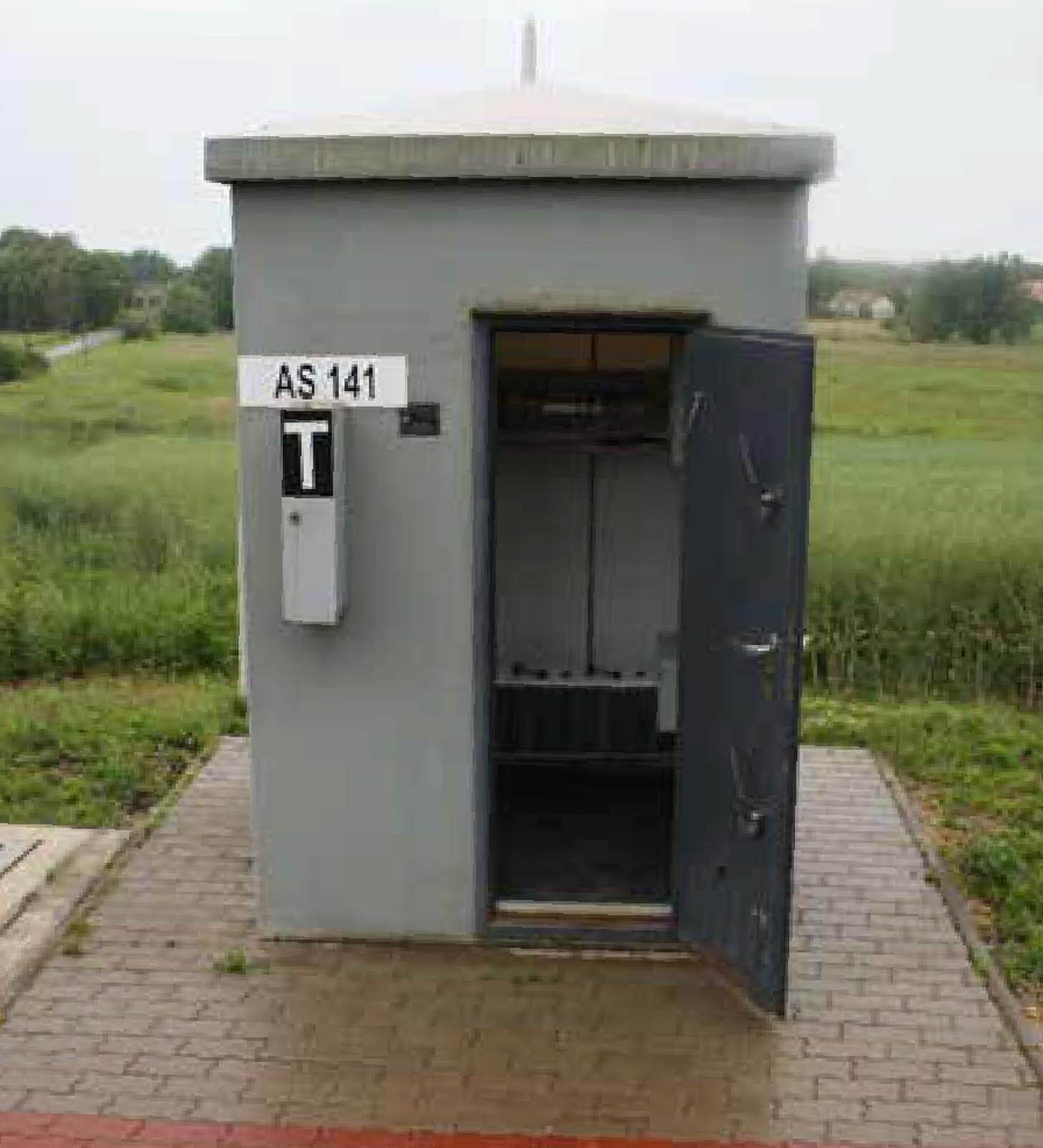

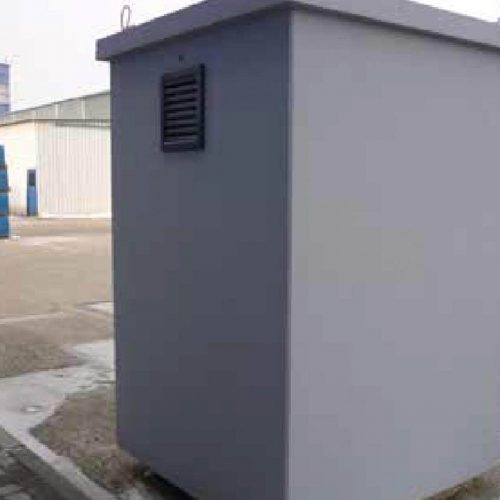

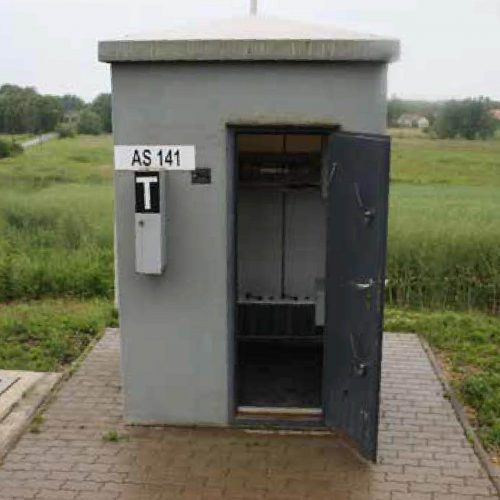

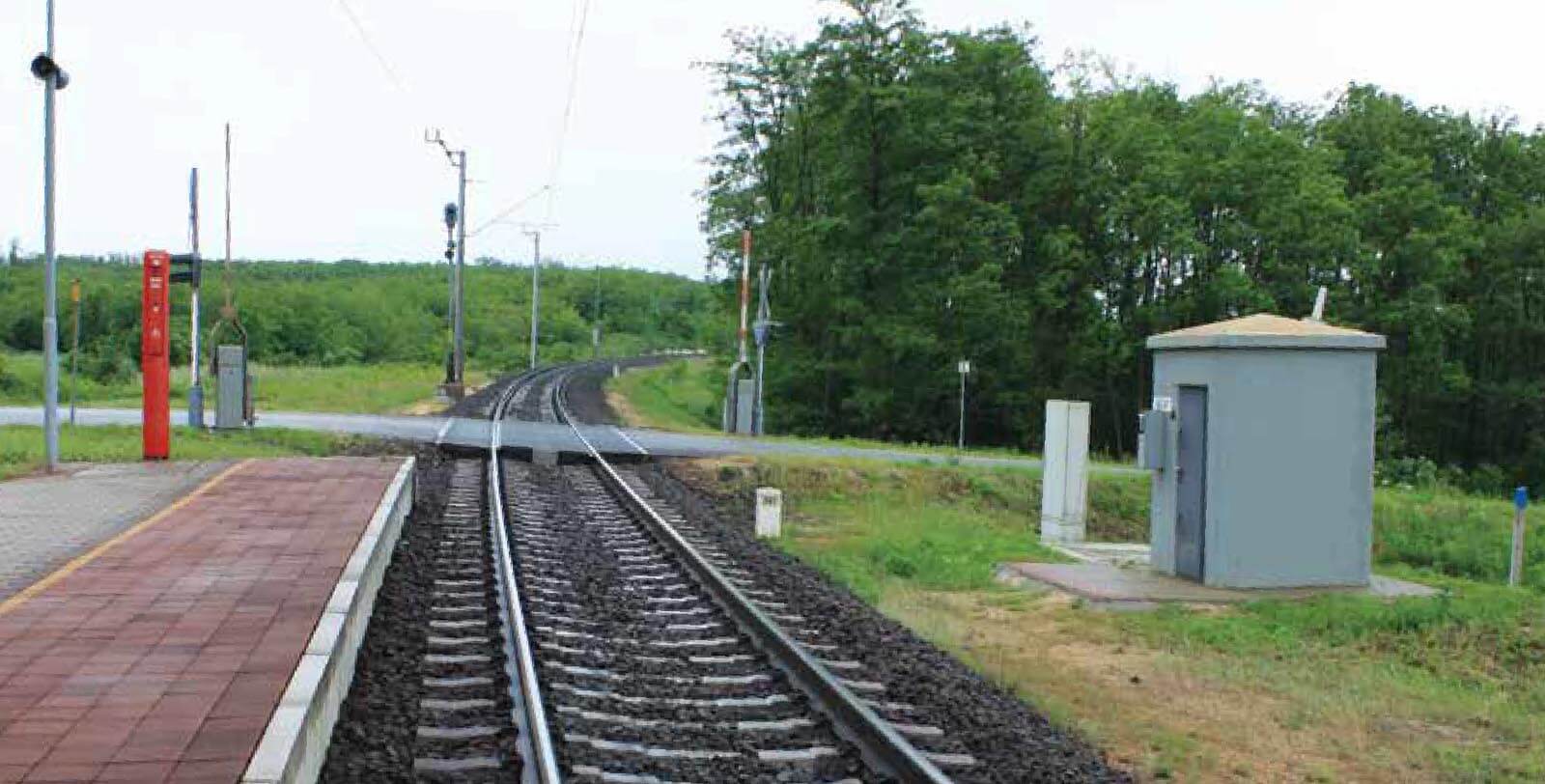

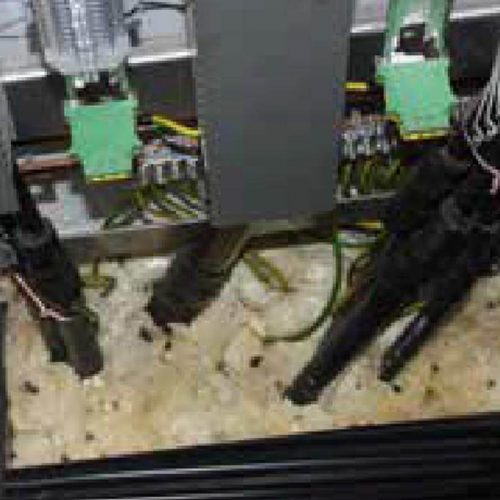

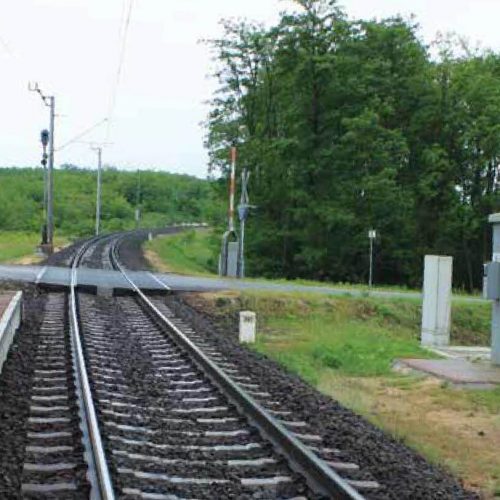

Prefabrikované rozvodne od spoločnosti Leier slúžia na účely chránenej a prevádzkovo bezpečnej montáže riadiacich systémov pre automatické závory na železniciach. Takéto inovatívne produkty prispievajú k efektívnej realizácii moderných infraštruktúrnych projektov. Prefabrikované stavebné dielce umožňujú rýchlu a jednoduchú inštaláciu riadiacej elektroniky. Vnútorné steny rozvodne sú vybavené vstavanými koľajničkami, ktoré slúžia na upevnenie elektrických skríň. Vstavané vetracie štrbiny umožňujú prevetrávanie rozvodne. Výrobcom zabudované, odolné kovové dvere sú vybavené bezpečnostným zámkom a chránia pred neželanými vplyvmi zvonku, či pred vstupom nepovolaných osôb. Prvky sú staticky správne dimenzované a vyrába sa rozmerovo presné prevedenie, ktoré si pri montáži vyžaduje len zlomok času v porovnaní s konštrukciami betónovanými priamo na stavbe. Jednoduchý transport a rýchla pokládka sú tak veľkou výhodou. Prvok sa osádza pomocou skrutkovacích zdvíhacích kotiev. Vonkajšia plocha je vyhladená a zvonku i zvnútra je farebný náter. Rozvodňa má aj medzinárodný certifikát CE.
Detail produktu
Neváhajte kontaktovať priamo našich obchodných manažérov, ktorí Vám pomôžu s výberom tých správnych inžinierskych prvkov, odborne poradia a vyriešia všetky Vaše požiadavky.
Kontaktujte priamo nášho produktového manažéra, ktorý Vám pripraví nápočet materiálu podľa Vášho projektu, pomôže pri plánovaní či odborne s Vami odkonzultuje celú výstavbu.
